液压泵维修中摆线齿轮泵的工作原理

发布时间:2016-09-06 浏览次数:1483

        摆线齿轮泵又被我们称为转子泵,应用领域相对于其他种类的齿轮泵会少点,因其结构原因,在液压泵维修中,因 为此种结构的齿轮的工作原理因素,导致液压泵维修也会不一样。那么,摆线齿轮泵的工作原理是怎样的?我们下文看看吧。

摆线齿轮泵工作原理

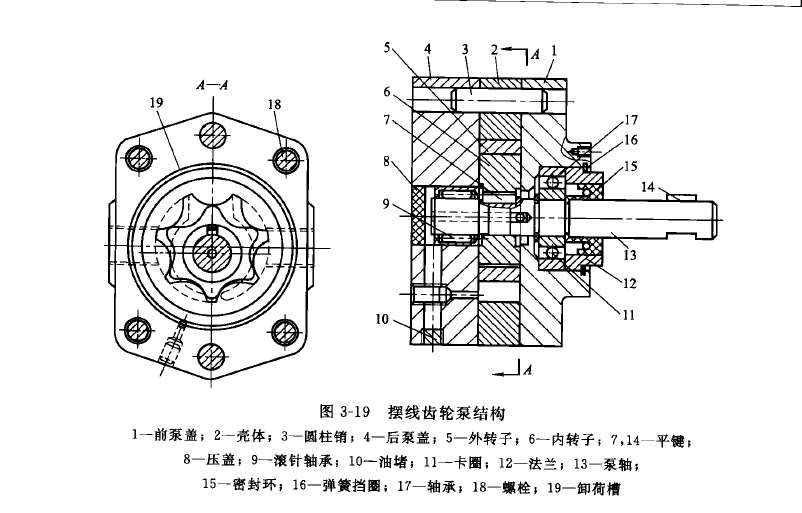

        如上图所示,为摆线齿轮的工作原理图。可以看到摆线齿轮泵是采用泵盖一壳体一泵盖三片式结构,大体上来看是 显得比较简单的。图中内转子6用平键7和泵轴13相连,轴孔配合段较短,使内转子具有一定自定位能力。外转子5直 接安装在壳体2内。壳体与泵前后端盖、轴承孔的偏心距(即内、外转子的偏心距)由两圆柱销3的定位来保证。转子 轴与泵后盖上开有泄漏孔,将泄漏油直接引出。

         这样一来,摆线齿轮泵就相当于在内部完成一个循环,而摆线齿轮泵在运转的时候,就是继续循环下去,通过吸油 排油产生压力,从而达到作为一个动力元件所要做出的效果。

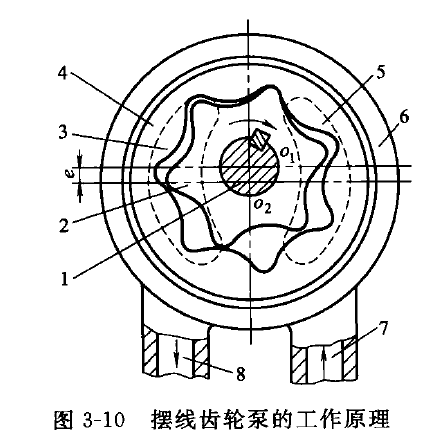

摆线齿轮泵工作原理图

         由于摆线齿轮泵采用的是间隙密封结构,导致的结果是属于适用于低压类型的齿轮泵。因为间隙密封机构的齿轮泵 ,达不到高压的要求,在压力达到一定的范围内,很容易会出现泄压等现象,会使摆线齿轮泵故障率上升。

         若是要让适用于低压的摆线齿轮泵应用于高压场所,则应该对其间隙密封结构进行改造,采用端面间隙补偿结构, 其工作压力可达16 MPa o,算是处于高压门槛。

          我们若是从事于液压泵维修工作,当遇到摆线齿轮泵时,想要对其进行维修,首先就必须要了解其结构以及工作原 理,我们才能根据其现象找出故障源头。只要将故障源头找出来了,剩下的一切都变得简单了,专业的液压泵维修 公司会用自己的既能将一切故障消灭,还液压泵一个健康状态。
