M8612A型花键磨床液压系统故障的排除

发布时间:2016-11-24 浏览次数:1254
??

       M8612A型花键磨床的各种动作是采用机械、电气、液压联合传动的,据用户反映的疵病及故障,液压方面较多。根据多年来在制造和修理该机过程中所遇到的各种问题及液压故障排除方法,结合液压原理图〔参看图1-19)介绍如下。

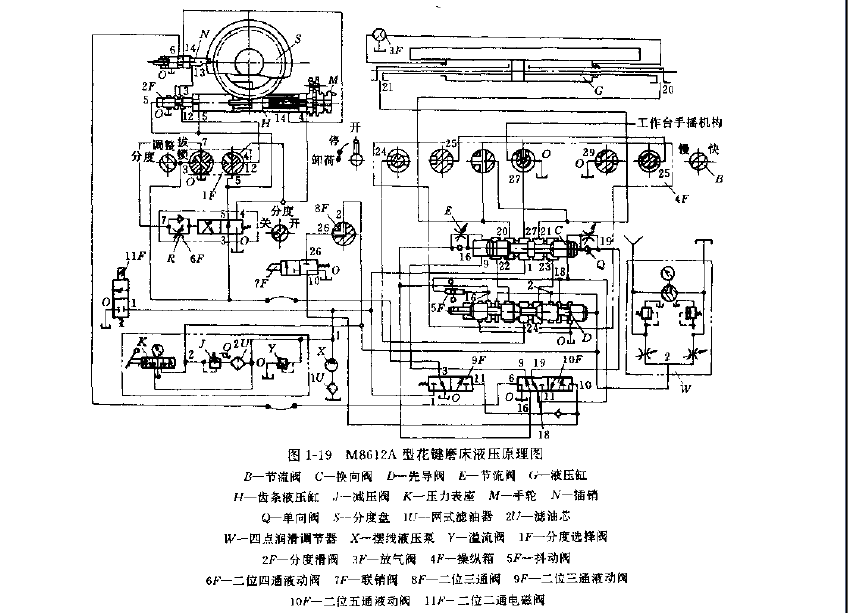

M8612A型花键磨床液压原理图

〔一)工作台停不住
工作台的调速阀刀虽处在标牌上慢档位置,但工作台仍在运动,出现工作台停不住的现象,其产生原囚和排除方法如下。
(1)液压缸及操纵箱上的接头体或油管可能有漏油现象,应旋紧该处的管接头。
(2)当放气阀3F未关上或液压缸G上的小塞子被冲掉时,也会产生工作台停不住现象。
(3)如果操纵箱与操纵板的接合处出现漏油情况,应调换操纵箱的纸垫。
(4)操纵箱卜的四只螺母(M10)有松动时,会产生少量漏油,也会引起工作台停不住现象。
(5)液压缸G内的Y形密封圈可能有漏油,应及时更换Y形密封圈。

(二)工作台爬行
(1)液压缸内有气体浸入,则应打开3F放气阀,放气数秒钟后即关上。
(2)由于放气阀3F中的小孔被污物阻塞,使放气阀不起作用,则应拆下3F,观察其小孔是否畅通。
(3)液压缸G的拉杆不直,工作台运动时其阻力增加,也会产生爬行,则必须拆下液压缸,把阀塞和拉杆从液压缸内拆出,测量拉杆和阀塞的精度,并进行校正。
(4)油箱有气泡,说明液压泵吸油管或液压泵接头螺纹有松动,使液压泵在吸油的过程中吸入了空气。造成爬行。
(5)工作台导轨的润滑情况不佳,会影响到工作台的运动。因此,必须要有足够的润滑油进入导轨面。
(6)工作台齿条与手摇机构的齿轮啮合调整得过紧,也会引起工作台运动时的爬行。

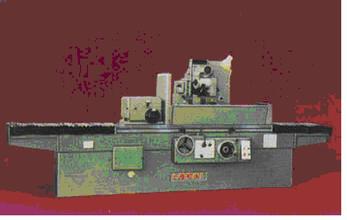

M8612A型花键磨床

(三〕有高频噪声
该噪声一般是由于气流或液流通过小孔或缝隙所产生,所以应从下列几方面着手检查和修理。
(1)液压泵吸油口的过滤油有污物堵塞,应拆下清洗。
(2)液压泵吸油口接头处密封不严漏气。修理时应拧紧接头处;若拧紧后仍密封不严,可将接头螺纹处缠上一圈聚四氟乙烯生料带,拧紧接头后即可。
(3)溢流阀Y有污物或阀体上有毛刺,应拆开清洗,毛刺处可用细砂纸打光,使阀芯能自由落入阀体内为佳。

(四)工作台有换向冲击
(l)液压缸G拉杆两头的锁紧螺母未拧紧,有松动现象,则会产生冲击。
(2)换向阀C两端的节流阀F,若未调整好,也会产生工作台往复运动的冲击现象口
(3)换向阀C两端的单向阀Q不起作用,也会造成冲击。这主要在单向阀孔内有污物或钢球与锥孔口处接触不良,从而导致单向阀失灵。检查时,单向阀孔口用圆锥冲一下.然后清洗,装上即可。
(4)当工作台换向时,先导阀D上的制动锥起缓冲作用。当制动锥不起作用时,应采取的具体措施是:单配先导阀,缩短制动锥。

(五)分度故障
(1)分度慢或有停顿现象:主要是二位四通液动阀6F的阀芯移动太慢而造成的。检查时,可观察该阀工作情况、一般当液动阀6F盖板上的节流阀螺钉有绒毛头阻塞时,会出现此种现象,因此只要把该处拆洗一下就可解决。
(2)分度太快或不准:分度太快或者乱分度,以及尚未转到所需的分度位置时,插销就插向分度板。出现此种情况可以从下述几处着手检修。
①液动阀6F盖板上的单向阀不起作用。因此只需在单向阀孔中用钢球冲击一下 ,使钢球与孔口接触良好即可。
②分度齿条液压缸H的行程未调好,致使分度板的转角不符合所需要的分度角度,也会引起}飞述故障。
(3)突然出现乱分度现象
①该现象出现在分度结束后,插销N虽很快插入槽口.但不完全落入槽内口主要由于手轮M没有完全调整好,因此检修时,只需调整分度齿条液压缸H的行程(调整手轮M)。
②机床液压油的油温升高,油的粘度变稀,从而引起分度动作失常。对于此种情况的处理,是按机床液压油的油温高低来决定的。初开车时,油温低,可通过手轮M调整分度拨销N.使落销时滑移略微长一些。当油温处于正常后,再通过分度齿条油缸H上的手轮M,来调整滑移量。

M8612A型花键磨床机台

(4)分度失去控制:需要分度时,分度液压缸不分度,而工作台仍作往复运动,可以按下述办法检修。
①若减压阀J的压力太低或无压力时、则会引起该种现象出现。检修时,可调整减压阀J,使其达到一定压力。
②液动阀10F内有污物堵死,致使分度液压缸无压力油推动。检修时,拆洗液动阀10F后即可修复。
(5)工作台停在左方,分度液压缸却不分度
①液动阀9F内可能有污物堵死,分度时使压力油不能进入分度液压缸,致使分度不能进行。检修时,可拆洗液动阀9F即可。
②若液动阀6F内有污物卡住,阀杆弹簧不能复位,则分度动作就不能进行,修理时应该拆洗。
③插销万被卡住或有污物,因此,油液推不动播销,致使分度动作不能进行。对此情况应清洗插销N,使其在阀体内移动轻便灵活。

(6)另一种分度不准现象:分度活塞H的行程调整得正好,插销N和液动阀6F及液动阀9F的动作也都正常,而有时却出现分度不准的现象。对于这种情况的出现,说明机床液压元件的动作皆正常,可能是机械部分的外力与液压系统未调整好,听以,应从下述几处着手检修。
①头架内的单向超越离合器是否起作用,可把分度选择阀1F放在拨销位置,用手摆动单向超越离合器齿轮,发现有间隙的话,只要调换超越离合器中的圆柱就行了。把圆柱直径放大0.10mm-0.l5mm.
②头架分度盘外圆.仁的定位阻尼块,可能不起作用,因此,分度盘回转时过了头。检修时.叮用螺钉旋具旋紧螺钉,加大弹簧压力,使插销在恰当位置落入分度槽内,达到准确的分度要求。

M8612A型花键磨床液压系统

(7)分度完毕后,工作台不返回
①液动阀10F卡住不动,应拆下清洗。
②抽销N没有完全落入分度板槽内,致使油路未接通。检修时,可以通过手轮M来调整齿条活塞H的行程,使其正好满足插销N插入分度盘槽内。或者调整液动阀6F上的节流阀螺钉。
③插销N经过一段时间的使用,有时会产生毛刺或磨损,引起插销端部与拨销活塞体之间的尺寸改变。因此,会使油路不通,以致工作台不能返回。检修时,可调换插销.若磨损情况不太严重的话,可以将插销进行修复。
(8)另一种乱分度情况:有时还会发生乱分度或工作台停不厂多长时间又返回的现象,出现该种情况可作如下检修。

①减压阀J的小孔处有污物游动,致使压力有时正常,有时却突然下降。检修时可拆下减压阀清洗。
②精过滤器孔被绒毛或污物堵住。检修时,只需清洗过滤器即可。
③当头架乱分度后,工作台仍运动。出现此种情况,是管道漏油。少量漏油使工作台停留不久就返回;大量漏油会使工作台不停就返回,也就是头架动作与工作台返回相互没有联锁,此现象应检查操纵箱上油管18,19和液动阀10F上的油管18. 19漏油情况.
④头架分度盘出现连续分度,而工作台不动,或头架分度两次到三次,工作台才开始返回。产生该情况的原因是油管6处有漏油口
