挖掘机液压系统故障的诊断与处埋(UH181型)

发布时间:2016-12-10 浏览次数:3846
??

有台日立公司产UH181型反铲挖掘机。运转到9450h突然发生下列故障:左侧履带停驶,人臂起升速度变慢,铲斗挖掘无力,但其他动作正常.

(一)故障分析
根据行走液压系统原理图分析,发生上述故障的可能性如下。
(1)左行走马达严重内泄。
(2)回转接头中间环道油封泄油。
(3)左控制阀第一滑柱发卡或无先导操纵压力。
(4)左泵不工作。

(二)故障诊断
从可能发生故障的部位着手检测相关液压元件的性能状态。
(1)先测1min的左右行走马达泄漏量,得列右行走为0.05L/min,说明右行走马达性能及工作状态良好,而左行走为0,说明左行走马达没有油压。
(2)再测先导压力,松开左控制阀第一阀柱先导操纵油管,接一只4MPa压力表,测得先淤压力为2.4MPa,标准值为2.4MPa正负0. 1MPa,先导操纵压力正常。
(2)最后在左右主泵的出油口分别安装40MPa压力表,测出右主泵单独供油时的右主安全阀开启压力为25MPa,左主泵单独供油时,压力表显示为零,说明左泵不工作。

左主泵性能测试结果

(三)处理办法

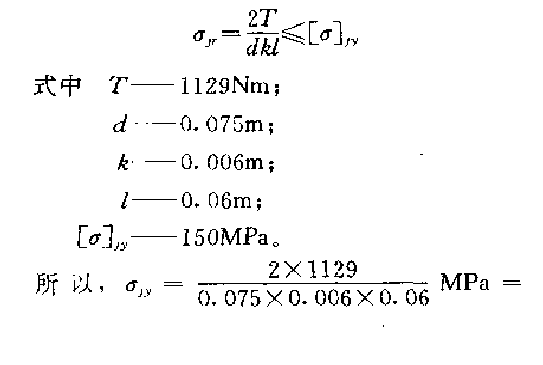

根据_上述诊断,确认故障的原因是由于左泵不工作所致。拆下左泵后发现驱动盘花键部位严重磨损,测量得到键的弦厚度不足2mm(使用极限是3.9mm) ,输出轴端花键弦厚度1.2mm。维修的最好办法是更换输出轴与驱动盘,但由子备件价格昂贵,而且货源缺,所以应该设法进行必要的维修。由于输出轴端花键长度约为80mm,直径约为75mm ,因此考虑在原来花键部位重新开槽安装平键,改花键联接为平键联接。选择平键型号是 1320X60(GB1094-79),平键材料选择45钢,由于原花键联接面采取强化热处理,因此,在加上键槽时采用电火花切割。平键强度校核如下,即能满足强度要求。

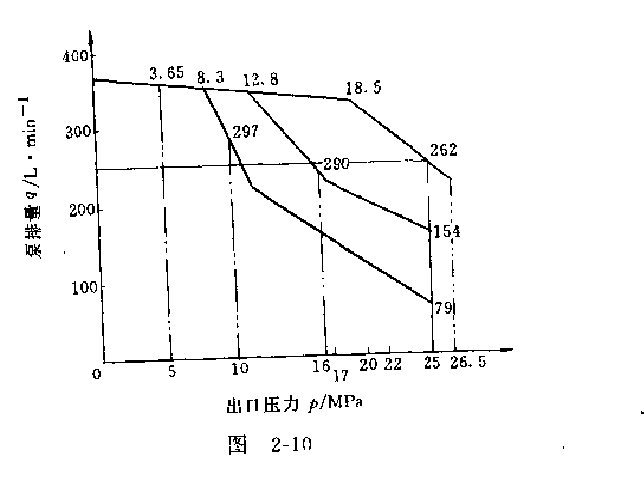

安装完毕,复测左主泵性能,测试结果见图2-10,从P一Q曲线上可知左主泵性能恢复良好。
